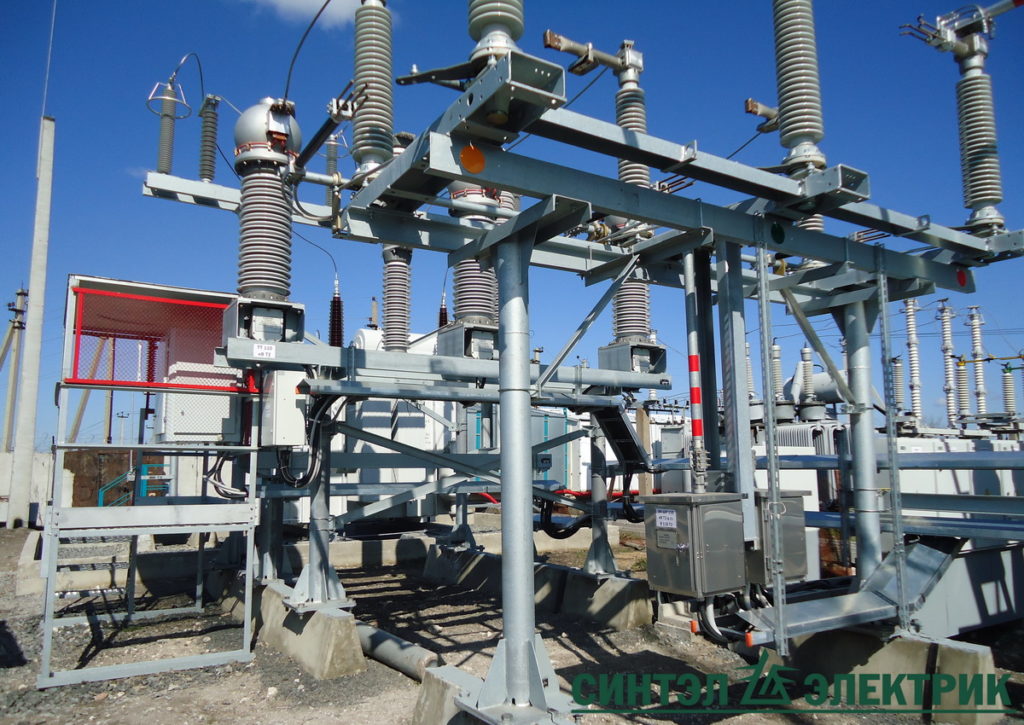

Пусконаладочные работы подстанции

Компания «ЛабТестЭнерго» выполняет пусконаладочные работы подстанций любого класса напряжения в Санкт-Петербурге и Ленинградской области. Все ПНР проводятся аккредитованной электролабораторией с разрешением Ростехнадзора — специалистами с группой допуска IV–V по электробезопасности. По результатам работ оформляется полный комплект технической документации для сдачи объекта в эксплуатацию и получения акта допуска.

Что такое пусконаладочные работы подстанции

Пусконаладочные работы (ПНР) трансформаторной подстанции — это комплекс испытаний, проверок и настроек электрооборудования, выполняемых после окончания монтажа и до ввода подстанции в промышленную эксплуатацию. Цель ПНР — убедиться, что рабочие параметры оборудования соответствуют проектной документации, выявить и устранить дефекты монтажа, настроить защиты и автоматику под конкретные условия работы.

ПНР регламентируются СТО 2.24.213-2016, ПТЭЭП, ПУЭ, а также заводскими инструкциями на оборудование. Без положительного заключения по результатам пусконаладки подстанция не может быть допущена к эксплуатации органами Энергонадзора. [web:93]

Когда проводятся ПНР трансформаторной подстанции

1. После монтажа новой подстанции — перед первым включением и подачей рабочего напряжения.
2. После реконструкции или капитального ремонта — при замене трансформатора, ячеек КРУ, устройств РЗА.
3. При изменении схемы электроснабжения — пересмотр и перенастройка уставок защит под новые условия.
4. После аварийного отключения с повреждением оборудования — перед повторным включением в работу.

Состав пусконаладочных работ на подстанции

Монтаж и подготовка

До начала пусконаладки проверяется завершённость всех строительных и отделочных работ. В состав электромонтажных работ на ТП, предшествующих ПНР, входит: [web:94]

• монтаж распределительных устройств (РУ-6, РУ-10, РУ-0,4 кВ);
• установка и подключение силовых трансформаторов;
• монтаж системы заземления и молниезащиты;
• ошиновка и прокладка кабельных связей;
• наладка осветительной и силовой электросети.

Наладка силовых трансформаторов

• Измерение сопротивления изоляции обмоток мегаомметром.
• Измерение омического сопротивления обмоток постоянному току.
• Проверка коэффициента трансформации и группы соединений обмоток.
• Измерение тока и потерь холостого хода.
• Анализ трансформаторного масла (хроматография, пробивное напряжение).
• Настройка привода РПН/ПБВ и реле газовой защиты.
• Настройка цепей сигнализации перегрева.
• Тестовый пуск под нагрузкой. [web:87]

Наладка ячеек КРУ и коммутационной аппаратуры

• Проверка правильности кабельных связей и шинных мостов.
• Испытание изоляции высоковольтным напряжением.
• Снятие характеристик измерительных трансформаторов тока и напряжения (ТТ и ТН).
• Проверка и настройка ограничителей перенапряжения (ОПН).
• Наладка высоковольтных выключателей, разъединителей и заземляющих ножей.
• Проверка работоспособности аварийной и предупредительной сигнализации. [web:85]

Наладка релейной защиты и автоматики (РЗА)

• Проверка и настройка токовых защит трансформаторов и отходящих линий.
• Наладка дифференциальной защиты трансформатора.
• Настройка автоматики включения резерва (АВР) на стороне 0,4 кВ.
• Наладка устройств автоматического повторного включения (АПВ).
• Проверка цепей управления, блокировок и сигнализации. [web:84]

Этапы пусконаладочных работ

Документация по результатам ПНР

По завершении пусконаладочных работ трансформаторной подстанции оформляется полный комплект технической документации, необходимой для получения акта допуска и ввода объекта в эксплуатацию:

• протоколы испытаний силовых трансформаторов;
• протоколы проверки и настройки устройств РЗА;
• протоколы испытаний ячеек КРУ и коммутационной аппаратуры;
• протокол проверки заземляющего устройства;
• акты скрытых работ;
• сводная ведомость дефектов (при наличии) с отметкой об устранении;
• технический отчёт электролаборатории с заключением о готовности подстанции к эксплуатации.

Весь комплект документов подписывается ответственными специалистами, заверяется печатью аккредитованной электролаборатории и передаётся заказчику совместно с представителями Энергонадзора. [web:90]

Порядок оформления заказа

1. Оставьте заявку на сайте или позвоните — согласуем объём работ, состав бригады и сроки.
2. Специалисты изучают проектную документацию, формируют программу ПНР и согласовывают её с заказчиком.
3. Выезд на объект — индивидуальная наладка и испытания по утверждённой программе.
4. Пробные пуски и комплексные испытания подстанции под нагрузкой.
5. Оформление и передача полного пакета протоколов и технического отчёта.

Часто задаваемые вопросы

Кто имеет право проводить ПНР трансформаторной подстанции?

Пусконаладочные работы на подстанциях вправе выполнять только специализированные организации с аккредитованной электролабораторией и персоналом, имеющим соответствующую квалификацию и группу по электробезопасности не ниже IV (для работ выше 1000 В). ПНР, выполненные неаккредитованной организацией, не принимаются органами Энергонадзора. [web:84]

Можно ли выполнить ПНР параллельно с монтажом?

Нет. До начала пусконаладки должны быть полностью завершены все строительные, отделочные и монтажные работы. Специалисты принимают оборудование «из монтажа» поузловым методом — только после проверки соответствия выполненного монтажа рабочим чертежам. [web:93]

Что произойдёт, если в ходе ПНР выявлены дефекты?

Все выявленные несоответствия фиксируются в сводной ведомости дефектов. Монтажная организация обязана устранить их до начала пробных пусков. После устранения дефектов испытания повторяются, о чём делается отметка в протоколе. Дефекты заводского характера оформляются рекламационным актом. [web:87]

Какой срок выполнения ПНР на подстанции?

Сроки зависят от мощности и класса напряжения подстанции, состава оборудования и степени готовности объекта. ПНР КТП 6/0,4–10/0,4 кВ, как правило, занимает 3–5 рабочих дней. ПНР подстанции 35/10 кВ и выше — от 2 недель. Точные сроки согласовываются при оформлении заявки.
