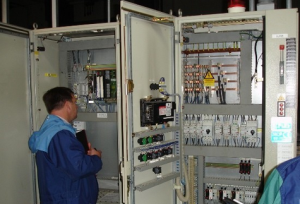

Визуальный осмотр электроустановок

Компания «ЛабТестЭнерго» выполняет визуальный осмотр электроустановки в Санкт-Петербурге и Ленинградской области. Проверка проводится перед измерениями и испытаниями и является неотъемлемой частью всего комплекса электролабораторных работ. По итогам формируется протокол визуального осмотра, подтверждающий соответствие установленного оборудования проектной и нормативной документации.

Что включает визуальный осмотр электроустановки

Визуальный осмотр электроустановки — это проверка внешнего состояния электрощитов, кабелей, коммутационной аппаратуры, устройств заземления, защитных средств и инженерных решений. Работа выполняется в обесточенном состоянии оборудования и ориентирована на выявление очевидных дефектов, ошибок монтажа и несоответствий требованиям ПУЭ и ГОСТ Р 50571.16.

Осматриваются распределительные щиты, вводno‑распределительные устройства, кабельные линии, распределительные шкафы, предохранители, автоматы, контакторы, реле и другие элементы системы электроснабжения. Специалист фиксирует видимые повреждения корпусов, ослабленные контактные соединения, отсутствие или неправильную маркировку, нарушения требований к заземлению и молниезащите.

Когда нужен визуальный осмотр

• Перед сдачей объекта в эксплуатацию.
• После завершения монтажных или ремонтных работ.
• Перед проведением электроизмерений и испытаний.
• При плановой проверке электроустановки.
• После изменения схемы электроснабжения или замены оборудования.

Объём осмотра по ГОСТ Р 50571.16

Визуальный осмотр выполняется в соответствии с требованиями стандарта ГОСТ Р 50571.16‑2007 «Проверка соответствия смонтированной электроустановки требованиям нормативной и проектной документации». Специалист проверяет, соответствует ли фактическая схема проекту и нормативным требованиям.

Контролируются:

• соответствие сечения проводников и кабелей проектным данным;
• правильность цветовой маркировки проводников;
• наличие и исправность устройств разъединения, автоматических выключателей, предохранителей;
• состояние заземляющих устройств, сечение заземляющих проводников, надёжность соединений;
• защита кабелей и проводов, надёжность крепления и отсутствие механических повреждений;
• наличие и исправность электрических щитов, панелей, коробок, а также их маркировки и адресации.

Как проводится осмотр

1. Оборудование полностью обесточивается и заземляется по правилам безопасности.
2. Специалист изучает проектную и исполнительную документацию.
3. Выполняется последовательный осмотр всех элементов электроустановки: щитов, кабельных линий, коммутационной аппаратуры, заземляющих устройств.
4. Фиксируются все выявленные несоответствия и дефекты.
5. Составляется протокол визуального осмотра электроустановки и при необходимости — перечень замечаний.

Протокол визуального осмотра

По завершении работ оформляется протокол визуального осмотра электроустановки. В документе перечисляются проверенные элементы, указывается их состояние, соответствие проекту и нормативам, а также выявленные замечания.

Протокол подтверждает, что электроустановка готова к дальнейшим измерениям, испытаниям и эксплуатации. Он принимается техническим надзором, органами энергонадзора и страховыми компаниями.

Стоимость

Часто задаваемые вопросы

Чем визуальный осмотр отличается от измерений?

Визуальный осмотр проверяет внешнее состояние и соответствие проекту, а электроизмерения и испытания — электрические характеристики оборудования и изоляции.

Нужно ли обесточивать оборудование?

Да, осмотр выполняется только в обесточенном состоянии электроустановки для обеспечения безопасности и корректности проверки.

Что получает заказчик по итогам?

Заказчик получает протокол визуального осмотра с перечнем проверенных элементов, их состоянием и рекомендациями по устранению выявленных замечаний.
