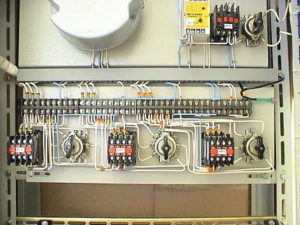

Релейная защита и автоматика

Компания «ЛабТестЭнерго» выполняет проверку релейной защиты и автоматики в Санкт‑Петербурге и Ленинградской области. Лаборатория зарегистрирована в Ростехнадзоре, специалисты имеют стаж от 10 лет, допуск к работе в электроустановках выше 1000 В и современное высокоточное оборудование для проверки устройств РЗА любой сложности.

Релейная защита и автоматика — главный элемент безопасности электроустановки. При возникновении аварийного режима устройства РЗА должны мгновенно подать сигнал и отключить повреждённый участок. Только регулярная проверка и испытание релейной защиты гарантирует, что в критический момент система сработает правильно и в заданное время.

Что такое релейная защита и автоматика

Релейная защита (РЗ) — это совокупность устройств, которые непрерывно контролируют параметры электрической сети и при возникновении аварийных режимов (коротких замыканий, перегрузок, потери питания) автоматически отключают повреждённое оборудование. Без исправной РЗ любая неисправность может развиться в каскадную аварию.

Автоматика (РА) дополняет релейную защиту: она обеспечивает автоматическое повторное включение (АПВ), автоматический ввод резерва (АВР), частотную разгрузку и другие функции восстановления нормального режима работы сети. Совместная работа РЗА определяет надёжность всей системы электроснабжения.

Когда проводится проверка РЗА

• перед вводом нового оборудования или объекта в эксплуатацию — в обязательном порядке;
• после капитального или текущего ремонта электроустановки;
• в плановом порядке — согласно периодичности проверки релейной защиты, установленной ПУЭ и ПТЭЭП;
• после изменения уставок защит или замены элементов схемы;
• после аварийных ситуаций — отказа срабатывания или ложного срабатывания защиты;
• при изменении схемы электроснабжения или уровня токов короткого замыкания.

Состав работ по проверке

Проверка начинается с перевода устройства в неактивное состояние и визуального осмотра. Специалист оценивает целостность корпуса, уровень загрязнения, степень износа и наличие видимых повреждений. Только после подтверждения безопасности установки выполняется основной объём работ:

1. Проверка правильности схем — контроль соответствия монтажа принципиальным схемам проекта, проверка цепей тока, напряжения и оперативного питания.
2. Настройка и проверка устройств релейной защиты — ввод расчётных уставок, проверка характеристик срабатывания по току, напряжению и времени.
3. Проверка с помощью устройства проверки релейной защиты и автоматики — подача нормированных токов и напряжений от специализированной установки (У5052, У5053, «Нептун‑3» или аналоги) и контроль срабатывания.
4. Проверка цепей управления и сигнализации — исправность выходных реле, цепей отключения выключателей, световой и звуковой сигнализации.
5. Проверка устройств АПВ и АВР — проверка логики работы, времени срабатывания, очерёдности включения резервного питания.
6. Комплексная проверка — моделирование аварийного режима для контроля совместной работы защит и автоматики в реальных условиях.

Оборудование для проверки

Для испытаний применяются специализированные устройства проверки средств релейной защиты:

• У5052, У5053 — стационарные установки для проверки токовых реле и реле напряжения;
• «Нептун‑3» — многофункциональное устройство проверки РЗА с возможностью воспроизведения аварийных режимов;
• цифровые реле‑анализаторы и портативные приборы для проверки релейной защиты — для работы непосредственно на объекте.

Всё применяемое оборудование поверено в аккредитованных метрологических центрах и соответствует требованиям действующих стандартов.

Технический отчёт и протокол

По завершении работ специалист оформляет официальный технический отчёт, который включает:

• перечень проверенных устройств РЗА с указанием типов и заводских номеров;
• принятые уставки защит и результаты их проверки;
• результаты проверки цепей управления, сигнализации, АПВ и АВР;
• результаты комплексной проверки совместной работы защит;
• заключение о соответствии устройств РЗА нормативным требованиям и рекомендации по устранению выявленных дефектов.

Протоколы проверок релейной защиты принимаются Ростехнадзором и энергосбытовыми организациями.

Стоимость

Часто задаваемые вопросы

Какова периодичность проверки релейной защиты?

Периодичность устанавливается ПУЭ, ПТЭЭП и инструкциями заводов‑изготовителей. Как правило, полная проверка проводится при каждом капитальном ремонте оборудования, а контрольные проверки — при текущих ремонтах. Точные сроки зависят от типа устройств и категории объекта.

Чем отличается проверка РЗА от простого осмотра?

Визуальный осмотр выявляет только видимые повреждения. Полная проверка РЗА включает подачу испытательных токов и напряжений, проверку уставок, времени срабатывания и логики работы всех защит. Только инструментальная проверка подтверждает, что устройство сработает правильно при реальной аварии.

Что получает заказчик по итогам?

Официальный технический отчёт и протоколы проверки релейной защиты и автоматики с результатами всех измерений, принятыми уставками и заключением о готовности оборудования к эксплуатации.
