Измерение удельного сопротивления грунта

Компания «ЛабТестЭнерго» выполняет измерение удельного сопротивления грунта в Санкт-Петербурге и Ленинградской области. Работы проводятся аккредитованной электролабораторией с регистрацией в Ростехнадзоре — с оформлением официального акта и протокола. Результаты измерений необходимы для расчёта и проектирования заземляющих устройств согласно ПУЭ п. 1.7.37.

Что такое удельное сопротивление грунта

Удельное электрическое сопротивление грунта — физическая величина, характеризующая способность грунта проводить электрический ток. Она показывает сопротивление кубического метра грунта с токоведущими гранями площадью 1 м² и измеряется в Ом·м. Именно этот параметр является исходным при расчёте количества, глубины и конфигурации заземлителей: чем выше удельное сопротивление грунта, тем хуже он рассеивает ток и тем разветвлённее должна быть заземляющая система.

Значение удельного сопротивления существенно зависит от типа грунта, его влажности, температуры и сезона года. Именно поэтому ПУЭ п. 1.7.37 требует определять расчётное значение удельного сопротивления с учётом сезонного коэффициента — то есть для наиболее неблагоприятных условий (мёрзлый или сухой грунт).

Зачем нужно измерять удельное сопротивление грунта

• Проектирование заземляющего устройства — без замеров расчёт числа и длины заземлителей невозможен: по ГОСТ Р 50571.5.54–2013 и ПУЭ расчёт ведётся именно от удельного сопротивления грунта на площадке.
• Реконструкция существующего заземляющего устройства — при нарастании сопротивления контура замеры позволяют определить, связано ли это с ухудшением качества грунта или с коррозией заземлителей.
• Приёмо-сдаточные испытания — при сдаче объекта в эксплуатацию проверяется соответствие параметров заземления расчётным значениям.
• Строительство новых объектов — до начала монтажа заземляющего устройства для уточнения проектного решения.
• Экспертиза и техническое обследование — при расследовании несчастных случаев, связанных с электроустановками, для оценки условий эксплуатации.

Удельное сопротивление различных видов грунта

Ниже приведены справочные значения удельного сопротивления наиболее распространённых грунтов при нормальной влажности. Фактические значения для конкретной площадки определяются только по результатам непосредственных измерений.

Методика измерения удельного сопротивления грунта

Условия проведения измерений

Работы проводятся в сухую погоду без осадков — когда грунт либо полностью сухой, либо промёрзший. Это соответствует наиболее неблагоприятным условиям, для которых нормируется сопротивление заземляющих устройств. Перед установкой электродов верхний насыпной или растительный слой почвы удаляется.

Четырёхэлектродный метод Веннера (Wenner)

Основной метод, применяемый в соответствии с ГОСТ Р 50571.5.54 и методикой Геофизических исследований. Четыре металлических штыря устанавливаются в грунт по прямой линии на одинаковом расстоянии a друг от друга. Крайние штыри являются токовыми, внутренние — потенциальными. Удельное сопротивление рассчитывается по формуле:

ρ = 2π · a · R

где ρ — удельное сопротивление грунта (Ом·м), a — расстояние между соседними электродами (м), R — измеренное сопротивление грунта (Ом). Для максимальной точности измерения проводятся несколько раз при постепенном увеличении расстояния между электродами — это позволяет оценить послойное распределение сопротивления.

Трёхэлектродный метод (метод электрода)

Применяется при ограниченной площади участка или невозможности развернуть четырёхэлектродную схему. Стержневой электрод длиной 1–1,5 м забивается в грунт. Токовый электрод устанавливается на расстоянии 20 м, потенциальный — на 10 м от измерительного. Расчёт ведётся по формуле с учётом длины и диаметра стержня.

Приборы для измерения удельного сопротивления грунта

Работы выполняются поверенными измерительными приборами:

• ИС-20 / ИС-20/1 — отечественный измеритель сопротивления заземления и удельного сопротивления грунта, трёх- и четырёхпроводная схема;

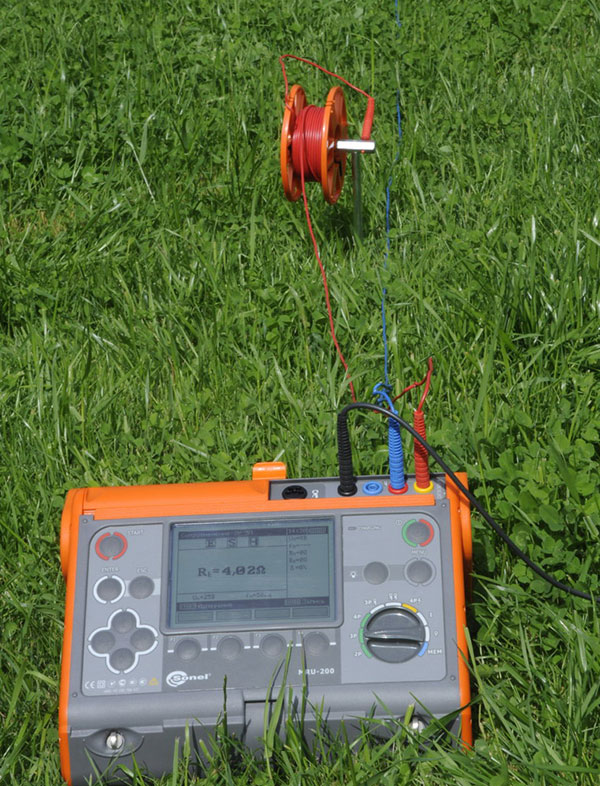

• MRU-105, MRU-200 (Sonel) — профессиональный измеритель с автоматическим расчётом удельного сопротивления при введении значения расстояния между электродами;
• Radiodetection DET4TC2 — высокоточный прибор с помехоустойчивостью до 40 В, точность 2 %, свидетельство о поверке в комплекте.

Все приборы ежегодно проходят метрологическую поверку — сведения о поверке вносятся в акт измерений.

Порядок проведения работ

1. Оставьте заявку на сайте или позвоните — уточним адрес объекта и условия проведения замеров.
2. Выезд специалиста в сухую погоду при нормированных условиях по грунту.
3. Подготовка участка: удаление верхнего насыпного слоя, разбивка точек установки электродов.
4. Измерения по четырёхэлектродной схеме Веннера при нескольких значениях расстояния между электродами.
5. Расчёт удельного сопротивления и сезонного коэффициента.
6. Оформление акта измерения и передача заказчику.

Акт измерения удельного сопротивления грунта

Акт измерения удельного электрического сопротивления грунта — официальный документ, оформляемый по результатам работ и принимаемый проектными организациями, органами технического надзора и строительными экспертизами. Он включает:

• наименование и адрес объекта, дату и погодные условия проведения измерений;
• применяемый прибор с реквизитами свидетельства о поверке;
• схему расположения электродов и расстояния между ними;
• результаты измерений при каждом значении расстояния между электродами;
• расчётное значение удельного сопротивления грунта с учётом сезонного коэффициента;
• заключение для использования в проектной документации на заземляющее устройство.

Документ подписывается ответственным специалистом и заверяется печатью электролаборатории.
