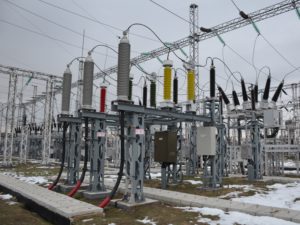

Испытания трансформаторов напряжения

Компания «ЛабТестЭнерго» выполняет испытания трансформаторов напряжения в Санкт-Петербурге и Ленинградской области. Работы проводятся аккредитованной электролабораторией с разрешением Ростехнадзора и включают проверку изоляции, электрических характеристик и соответствия паспортным данным. По итогам заказчик получает технический отчёт с протоколами и заключением о пригодности оборудования к дальнейшей эксплуатации.

Зачем проводят испытания трансформаторов напряжения

Услуга	Единица измерения	Стоимость за единицу измерения, руб.
Испытание измерительных трансформаторов напряжения	испытание	от 3500

Трансформаторы напряжения относятся к измерительным трансформаторам и используются в цепях коммерческого учёта, релейной защиты и контроля режимов электроустановок. При длительной эксплуатации изоляция обмоток стареет, а после транспортировки, монтажа или перегрузок в оборудовании могут появляться скрытые дефекты. Если такие повреждения не выявить вовремя, они приводят к неверным показаниям, ложным срабатываниям защиты и аварийным ситуациям.

Испытание трансформатора напряжения позволяет проверить состояние изоляции, точность передачи напряжения и электрическую прочность обмоток. Для трансформаторов 6 кВ и 10 кВ это особенно важно, поскольку даже небольшое повреждение может нарушить работу всей схемы измерения и защиты.

Когда выполняются испытания

Объём испытаний трансформаторов напряжения

Комплекс работ зависит от типа трансформатора, его номинального напряжения и конструкции изоляции. Для большинства измерительных трансформаторов напряжения выполняются следующие проверки:

Измерение сопротивления изоляции

Проверяется сопротивление изоляции первичной и вторичных обмоток, а также цепей между обмотками и корпусом. Измерение выполняется мегаомметром с соответствующим испытательным напряжением. Результат показывает, насколько изоляция сухая, чистая и не повреждена ли она механически или электрически.

Испытание повышенным напряжением промышленной частоты

Это основной способ оценки электрической прочности изоляции. На обмотку подаётся испытательное напряжение, превышающее рабочее, после чего оборудование выдерживается заданное время без пробоя и перекрытия. Для трансформаторов напряжения с фарфоровой и органической изоляцией длительность испытания различается.

Проверка коэффициента трансформации

Измеряется соответствие фактического коэффициента трансформации паспортному значению. Проверка показывает, правильно ли работает трансформатор и сохраняется ли точность измерения напряжения на вторичной стороне.

Проверка полярности и схемы соединения

Для трёхфазных трансформаторов напряжения уточняется схема соединения обмоток и правильность обозначения выводов. Это особенно важно при подключении к приборам учёта и устройствам релейной защиты.

Измерение сопротивления обмоток постоянному току

Позволяет выявить межвитковые дефекты, нарушения пайки, обрывы и неравномерность соединений. Замер выполняется на всех обмотках и ответвлениях, если они предусмотрены конструкцией.

Дополнительная диагностика

При необходимости дополнительно выполняются измерение tgδ, проверка тока и потерь холостого хода, анализ трансформаторного масла и контроль состояния вторичных цепей. Такой объём особенно востребован для оборудования после ремонта и для ответственных объектов.

Нормы испытаний трансформаторов напряжения

Вид проверки	Что контролируется	Нормативное требование
Сопротивление изоляции	Первичная и вторичная обмотки	Значение не ниже паспортного и без признаков ухудшения
Испытание повышенным напряжением	Электрическая прочность изоляции	Пробой и перекрытие недопустимы
Коэффициент трансформации	Соответствие паспортным данным	В пределах допуска завода-изготовителя
Полярность и схема соединения	Правильность подключения	Соответствие проекту и маркировке выводов
Сопротивление обмоток постоянному току	Целостность обмоток и соединений	Отклонение не выше допустимого для данного типа ТН

Как проводятся испытания

Специалист изучает паспорт трансформатора, схему подключения и проектную документацию.
Перед началом работ оборудование отключается и заземляется.
Проводится визуальный осмотр корпуса, изоляторов, вводов и вторичных цепей.
Выполняются измерения сопротивления изоляции первичной и вторичных обмоток.
Подаётся повышенное напряжение и контролируется отсутствие пробоя.
Проверяются коэффициент трансформации, полярность и схема соединения.
При необходимости измеряется сопротивление обмоток постоянному току и выполняются дополнительные диагностические процедуры.
По результатам оформляется протокол испытаний и технический отчёт.

Особенности испытаний ТН 6 и 10 кВ

Наиболее востребованы испытания трансформаторов напряжения 6 кВ и испытания трансформатора напряжения 10 кВ. Для таких устройств особенно важно проверить изоляцию обмоток повышенным напряжением промышленной частоты, поскольку именно этот метод лучше всего выявляет скрытые дефекты после монтажа или транспортировки.

Для трансформаторов напряжения с фарфоровой внешней изоляцией испытание повышенным напряжением обычно проводится в течение 1 минуты. Для изделий с органической изоляцией срок выдержки может быть увеличен до 5 минут. Точная методика выбирается по конструкции оборудования и заводской документации.

Протокол испытания трансформаторов напряжения

По окончании работ оформляется протокол испытания трансформатора напряжения, который подтверждает результаты всех измерений. В документ включаются сведения о типе оборудования, заводском номере, месте установки, применённой методике, значениях измерений и выводах о техническом состоянии.

Если выявлены отклонения от нормы, в отчёте указываются замечания и рекомендации по устранению дефектов. Такой документ используют при приёмке объекта, прохождении технического надзора и планировании дальнейшей эксплуатации.
