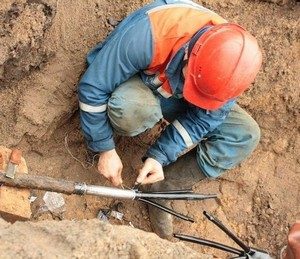

Испытания кабелей из сшитого полиэтилена

Компания «ЛабТестЭнерго» выполняет испытания кабелей из сшитого полиэтилена (СПЭ) напряжением 6, 10 и 35 кВ в Санкт-Петербурге и Ленинградской области. Все работы проводятся зарегистрированной электролабораторией Ростехнадзора с использованием специализированных СНЧ-установок сверхнизкой частоты 0,1 Гц. По результатам выдаётся официальный технический отчёт с протоколом и заключением о соответствии нормам ГОСТ Р 55025-2012.

Почему кабель СПЭ нельзя испытывать постоянным током

Кабели с изоляцией из сшитого полиэтилена принципиально отличаются от кабелей с бумажно-пропитанной изоляцией. При испытании постоянным (выпрямленным) током в полиэтиленовой изоляции накапливается объёмный электростатический заряд, который не успевает рассеяться. В результате изоляция разрушается не во время испытания, а уже в процессе нормальной эксплуатации — как правило, в первые недели после подачи рабочего напряжения.

Именно поэтому единственным корректным методом является испытание переменным напряжением сверхнизкой частоты (СНЧ) — 0,1 Гц. При такой частоте объёмный заряд не накапливается, дефекты выявляются надёжно, а изоляция не получает скрытых повреждений. Метод регламентирован ГОСТ Р 55025-2012, п. 10.6. [web:56]

Когда проводятся испытания кабеля из сшитого полиэтилена

1. Перед вводом в эксплуатацию — после прокладки и монтажа муфт, до засыпки траншеи и подачи рабочего напряжения.
2. После любого ремонта — планового или внепланового, включая замену муфт и концевых заделок.
3. По истечении 2,5 лет с начала эксплуатации — первая плановая диагностика кабельной линии. [web:63]
4. Далее каждые 5 лет — при отсутствии аварийных событий. [web:63]
5. По требованию надзорных органов — Ростехнадзор, Госпожнадзор, страховые компании.

Нормы испытания кабеля из сшитого полиэтилена

Испытательные напряжения и продолжительность воздействия определяются согласно ГОСТ Р 55025-2012 и временным нормам испытаний ОАО «ВНИИКП»: [web:56]

Напряжение подаётся поочерёдно на каждую жилу — при этом остальные жилы и экраны кабеля в обязательном порядке заземляются. Дополнительно испытывается оболочка кабеля (для линий, проложенных в земле) — постоянным напряжением 10 кВ в течение 1 минуты между экраном и заземляющим устройством. После окончания испытания экран кабеля заземляется на время не менее 1 часа. [web:56]

Состав испытаний высоковольтного кабеля из сшитого полиэтилена

В рамках комплексной проверки кабельной линии выполняются следующие виды испытаний: [web:59]

• Прозвонка и проверка целостности жил — до начала высоковольтных испытаний.
• Измерение сопротивления изоляции мегаомметром — прибором на 2500 В по каждой жиле.
• Испытание основной изоляции СНЧ-методом (0,1 Гц) — выявление дефектов без образования объёмного заряда.
• Испытание оболочки — контроль целостности наружной защитной оболочки для кабелей в земле.
• Визуальный осмотр — муфт, концевых заделок, мест выхода кабеля из земли.

Установка для испытания кабеля из сшитого полиэтилена

Испытания проводятся специализированными переносными СНЧ-установками с выходной частотой 0,1 Гц. Применяется оборудование Seba KMT (EasyTest), Megger SIN-30/60, либо аналогичные аттестованные установки. Все приборы проходят регулярную метрологическую поверку — сведения о поверке вносятся в протокол испытаний. [web:63]

Технический отчёт и протокол испытаний

По результатам работ оформляется технический отчёт аккредитованной электролаборатории. Он включает:

• наименование и адрес объекта, дату и условия проведения испытаний;
• марку кабеля, напряжение, сечение, длину кабельной линии;
• тип и марку испытательной установки, номер свидетельства о поверке;
• результаты измерения сопротивления изоляции по каждой жиле;
• испытательное напряжение, частоту и продолжительность испытания;
• результаты испытания оболочки;
• заключение о соответствии ГОСТ Р 55025-2012 и допуске линии к эксплуатации.

Документ подписывается ответственным специалистом и заверяется печатью электролаборатории. Принимается Ростехнадзором, сетевыми организациями и страховыми компаниями.

Порядок проведения работ

1. Оставьте заявку на сайте или позвоните — согласуем дату и состав испытаний.
2. Выезд специалистов на объект с испытательной СНЧ-установкой.
3. Визуальный осмотр, прозвонка, измерение сопротивления изоляции мегаомметром.
4. Высоковольтные испытания изоляции жил и оболочки кабеля.
5. Оформление технического отчёта с протоколом и передача заказчику.

Часто задаваемые вопросы

Можно ли испытывать кабель СПЭ постоянным током?

Нет. Испытание постоянным (выпрямленным) током для кабелей с изоляцией из сшитого полиэтилена недопустимо: в структуре СПЭ-изоляции накапливается объёмный заряд, который впоследствии разрушает изоляцию уже в режиме нормальной эксплуатации. Единственно корректный метод — сверхнизкая частота 0,1 Гц или промышленная частота 50 Гц. [web:56]

С какой периодичностью нужно испытывать кабель из сшитого полиэтилена?

Первое испытание — перед вводом линии в эксплуатацию. Следующее — через 2,5 года после начала работы. Далее — один раз в 5 лет при отсутствии аварийных событий, а также после каждого ремонта или вскрытия кабельной линии. [web:63]

Что испытывается помимо основной изоляции?

Для кабелей, проложенных в земле, обязательно испытание наружной оболочки — постоянным напряжением 10 кВ в течение 1 минуты. Это позволяет выявить повреждения оболочки, полученные при прокладке или вследствие коррозии.

Что считается нормальным результатом испытания?

Кабельная линия считается выдержавшей испытание, если в течение всего времени воздействия не произошло пробоя изоляции, не было резкого снижения сопротивления и не зафиксировано нарастающего тока утечки. По итогам испытания выдаётся заключение о допуске линии к эксплуатации.
