Измерение сопротивления контура заземления

Компания «ЛабТестЭнерго» выполняет измерение сопротивления контура заземления в Санкт-Петербурге и Ленинградской области. Работы проводятся мобильной электролабораторией с разрешением Ростехнадзора на объектах любой сложности. По итогам выдаётся официальный протокол измерения сопротивления контура заземления, входящий в технический отчёт электролаборатории.

Что такое измерение сопротивления контура заземления

Контур заземления — это система заземлителей и заземляющих проводников, отводящих аварийный ток в землю. Его эффективность определяется величиной сопротивления растеканию тока — чем оно ниже, тем быстрее опасный ток уходит в грунт и тем выше уровень электробезопасности на объекте.

Измерение сопротивления растекания контура заземления позволяет убедиться, что заземляющее устройство соответствует нормам ПУЭ и ПТЭЭП. Превышение допустимого значения означает, что при аварийной ситуации ток не будет своевременно отведён, а человек рискует оказаться под опасным напряжением прикосновения.

Когда необходима проверка контура заземления

1. При вводе объекта в эксплуатацию — приёмо-сдаточные испытания обязательны для получения акта допуска электроустановки.
2. После капитального ремонта или реконструкции — проверяется целостность и качество восстановленного контура.
3. В плановом порядке — согласно ПТЭЭП п. 2.7.9 измерение сопротивления заземляющего устройства проводится не реже одного раза в 12 лет; визуальный осмотр контура — не менее двух раз в год.
4. При обнаружении неисправностей — срабатывание защиты, жалобы на «щипает», ложные срабатывания УЗО.
5. По требованию надзорных органов — Ростехнадзор, Госпожнадзор, страховые компании.

Нормы сопротивления контура заземления по ПУЭ

Допустимые значения регламентированы ПУЭ гл. 1.7 и зависят от типа электроустановки и напряжения сети:

При удельном сопротивлении грунта более 100 Ом·м допускается увеличение норм в кратное число раз — конкретные поправочные коэффициенты определяются по таблицам ПУЭ. Специалист лаборатории учитывает сезонный поправочный коэффициент при оформлении протокола.

Как проводится измерение сопротивления растеканию тока

Измерения сопротивления растеканию тока контура заземления выполняются компенсационным методом (метод амперметра-вольтметра) с применением вспомогательных токовых и потенциальных электродов-зондов. Для работ используются поверенные приборы: Ф4103-М1, М416 или ИС-20.

1. Визуальный осмотр и вскрытие контура для оценки состояния заземлителей и соединений.
2. Отключение проверяемого заземлителя от шины заземления.
3. Установка токового электрода на расстоянии не менее 5D от контура (где D — наибольшая диагональ контура), потенциального — на расстоянии 40 м от токового.
4. Подача измерительного тока и фиксация показаний прибора.
5. Расчёт сопротивления растекания с учётом поправочного сезонного коэффициента.
6. Оформление протокола и заключения о соответствии нормам.

Что входит в протокол измерения сопротивления контура заземления

По результатам работ оформляется протокол проверки заземляющего устройства в составе технического отчёта электролаборатории. Документ содержит:

• наименование и адрес объекта, дату проведения измерений;
• тип и марку измерительного прибора, номер свидетельства о поверке;
• схему расположения электродов и точки измерения;
• фактически измеренное сопротивление растеканию тока и нормируемое значение;
• применённый сезонный поправочный коэффициент;
• заключение о соответствии ПУЭ гл. 1.7 и ПТЭЭП;
• перечень выявленных дефектов и рекомендации по их устранению.

Протокол подписывается ответственным специалистом и заверяется печатью аккредитованной электролаборатории. Принимается Ростехнадзором, Госпожнадзором, страховыми компаниями и проектными организациями.

Порядок проведения работ

1. Оставьте заявку на сайте или позвоните — согласуем дату и состав работ.
2. Выезд мобильной электролаборатории на объект в удобное для вас время.

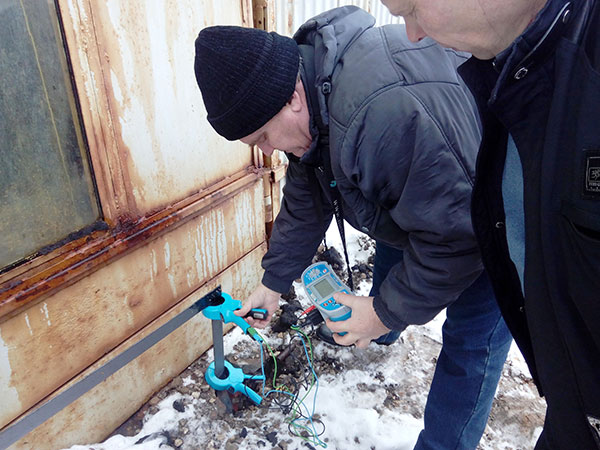

3. Проведение измерений сопротивления контура заземления поверенными приборами.
4. Оформление и передача официального протокола заказчику.

Часто задаваемые вопросы

Как часто нужно проводить измерение сопротивления контура заземления?

Согласно ПТЭЭП п. 2.7.9, измерение сопротивления заземляющего устройства проводится не реже одного раза в 12 лет. Визуальный осмотр контура с выборочным вскрытием — не реже двух раз в год. После любого ремонта или реконструкции — внепланово.

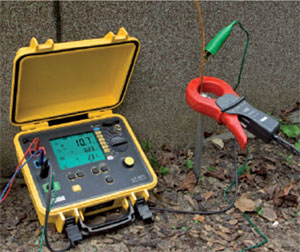

Каким прибором выполняется измерение?

Используются поверенные измерители сопротивления заземления: Ф4103-М1, М416 или ИС-20. Прибор применяет переменный ток частотой 50 Гц, что исключает влияние блуждающих токов и обеспечивает точность результата.

Что будет, если сопротивление превышает норму?

В протоколе фиксируется несоответствие нормам ПУЭ. Специалист выдаёт рекомендации: добавление заземляющих электродов, замена проводников с нарушенным контактом, обработка грунта токопроводящими составами. Эксплуатация электроустановки до устранения дефекта не допускается.

Можно ли провести измерение зимой?

Да. При проведении работ в зимний период применяется повышающий сезонный коэффициент согласно ПУЭ — он учитывает высыхание и промерзание грунта. Корректный результат обеспечивается введением этого коэффициента в расчёт, что отражается в протоколе.
