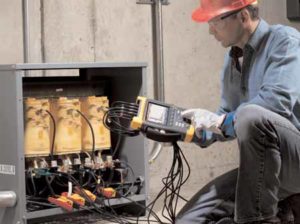

Испытание трансформаторов

Компания «ЛабТестЭнерго» проводит испытание трансформаторов всех типов в Санкт-Петербурге и Ленинградской области — силовых, трансформаторов тока (ТТ) и трансформаторов напряжения (ТН). Все работы выполняются аккредитованной электролабораторией с разрешением Ростехнадзора с применением поверенного высокоточного оборудования. По итогам оформляется полный технический отчёт с протоколами установленной формы.

Когда проводятся испытания трансформаторов

Нормы и периодичность испытаний регламентированы ПУЭ гл. 1.8, ПТЭЭП Приложение 3 и ГОСТ Р 56738-2015. Испытания обязательны в трёх случаях: [web:121]

1. Приёмо-сдаточные — после монтажа, перед первым включением и подачей рабочего напряжения.
2. После ремонта или реконструкции — при замене обмоток, вводов, переключателей РПН/ПБВ, после аварийного отключения.
3. Плановые профилактические — в эксплуатации, по графику ППР: силовые трансформаторы — раз в 3–6 лет, измерительные ТТ и ТН — раз в 3–6 лет согласно нормам ПТЭЭП.

Испытание силовых трансформаторов

Объём приёмо-сдаточных и профилактических испытаний силовых трансформаторов определяется ПУЭ п. 1.8.16 и включает:

Испытание обмоток трансформатора повышенным напряжением

Испытание обмоток трансформатора повышенным напряжением промышленной частоты — ключевая проверка электрической прочности главной изоляции. Испытательное напряжение подаётся на каждую обмотку поочерёдно — остальные обмотки и бак при этом заземляются. Продолжительность испытания — 1 минута.

Испытание трансформаторов тока и напряжения

Измерительные трансформаторы — трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) — входят в состав цепей релейной защиты, учёта электроэнергии и измерения. Их погрешность и исправность изоляции напрямую влияют на точность показаний расчётных приборов учёта и надёжность срабатывания защит.

Испытание трансформатора тока

Объём испытаний ТТ согласно ПУЭ гл. 1.8 (таблица 1.8.33):

• Измерение сопротивления изоляции первичной и вторичной обмоток — мегаомметром 2500 В (первичная) и 500/1000 В (вторичная); норма — не менее 1 МОм.
• Испытание изоляции первичной обмотки повышенным напряжением 50 Гц — в течение 1 минуты.
• Снятие характеристик намагничивания (кривая намагничивания) — для контроля отсутствия витковых замыканий.
• Проверка полярности выводов и маркировки.
• Измерение коэффициента трансформации.
• Измерение тока и потерь холостого хода (для ТТ с литой изоляцией).

Испытания трансформаторов напряжения

Объём испытаний ТН согласно ПУЭ гл. 1.8 (таблица 1.8.32) и ПТЭЭП:

• Измерение сопротивления изоляции обмоток мегаомметром — норма не менее 1 МОм.
• Испытание изоляции повышенным напряжением промышленной частоты — в течение 1 минуты.
• Проверка коэффициента трансформации — на основном и дополнительном вторичных напряжениях.
• Проверка группы соединения обмоток — для трёхфазных ТН.
• Проверка полярности выводов и маркировки.

Порядок проведения испытаний

1. Оставьте заявку на сайте или позвоните — согласуем дату, тип и состав испытаний.
2. Выезд специалистов с комплексом поверенного оборудования на объект.
3. Визуальный осмотр трансформатора — механические повреждения, течи масла, состояние вводов.
4. Отключение трансформатора от шин и заземление.
5. Измерение сопротивления изоляции обмоток мегаомметром.
6. Проведение электрических испытаний согласно программе — по каждой обмотке поочерёдно.
7. Отбор проб масла и анализ (для масляных трансформаторов — при необходимости).
8. Оформление технического отчёта с протоколами и заключением, передача заказчику.

Технический отчёт по результатам испытаний

По завершении работ оформляется технический отчёт аккредитованной электролаборатории. Он содержит:

• паспортные данные трансформатора, наименование и адрес объекта;
• результаты измерения сопротивления изоляции обмоток;
• результаты испытания повышенным напряжением по каждой обмотке;
• значения коэффициента трансформации на всех ответвлениях;
• группу соединения обмоток;
• результаты измерения сопротивления обмоток постоянному току;
• результаты анализа трансформаторного масла (при наличии);
• заключение о соответствии нормам ПУЭ, ПТЭЭП и ГОСТ Р 56738-2015 и допуске к эксплуатации.

Протокол подписывается ответственным специалистом и заверяется печатью электролаборатории. Принимается Ростехнадзором, Энергосбытом и страховыми компаниями.

Часто задаваемые вопросы

Каков объём приёмо-сдаточных испытаний силового трансформатора?

Согласно ПУЭ п. 1.8.16 обязательный объём включает: измерение изоляции обмоток, испытание повышенным напряжением, проверку коэффициента трансформации и группы соединений, измерение сопротивления обмоток постоянному току, проверку тока холостого хода, анализ трансформаторного масла и опробование РПН.

Какое испытательное напряжение применяется для трансформатора 10 кВ?

Для обмотки 10 кВ испытательное напряжение промышленной частоты составляет 35 кВ при продолжительности испытания 1 минута. Для обмотки 0,4 кВ того же трансформатора — 5 кВ в течение 1 минуты.

Чем испытание трансформатора отличается от его диагностики?

Испытания — нормируемая проверка на соответствие требованиям ПУЭ/ПТЭЭП: пройдено или нет. Диагностика — расширенный комплекс, оценивающий динамику изменений и остаточный ресурс оборудования, включающий тепловизию, ХГА-анализ масла, частичные разряды, FRA-анализ обмоток. Для ввода в эксплуатацию достаточно испытаний; для оценки состояния трансформатора старше 15 лет рекомендуется полная диагностика.

Как часто нужно испытывать силовой трансформатор в эксплуатации?

Согласно ПТЭЭП: измерение изоляции обмоток — при каждом техническом обслуживании; испытание повышенным напряжением и проверка масла — по результатам диагностики или после ремонта. Ориентировочная периодичность комплексных испытаний — раз в 3–6 лет в зависимости от класса напряжения и условий эксплуатации.
