Проверка устройств защитного отключения (УЗО)

Компания «ЛабТестЭнерго» выполняет проверку устройств защитного отключения в Санкт‑Петербурге и Ленинградской области. Лаборатория зарегистрирована в Ростехнадзоре и проводит измерительные работы на объектах любого назначения. Все специалисты имеют стаж от 10 лет и оснащены профессиональным высокоточным оборудованием.

УЗО — первая линия защиты человека от поражения электрическим током при утечке тока через тело или повреждённую изоляцию. Без регулярной проверки УЗО на работоспособность невозможно гарантировать, что устройство сработает в нужный момент. По итогам работ оформляется официальный протокол проверки УЗО, принимаемый надзорными органами.

Что такое УЗО и для чего оно нужно

УЗО (устройство защитного отключения) постоянно контролирует разницу токов в фазном и нулевом проводниках. При появлении тока утечки — даже в несколько миллиампер — устройство мгновенно разрывает цепь. Это спасает человека от опасного поражения током и предотвращает возгорание из‑за повреждения изоляции кабелей.

Дифавтоматы (АВДТ) совмещают функции УЗО и автоматического выключателя. Их проверка УЗО и дифавтоматов выполняется по единой методике — проверяются как защита от токов короткого замыкания, так и реакция на ток утечки.

Когда проводится проверка

• перед вводом электроустановки в эксплуатацию — в обязательном порядке;
• после монтажа новых УЗО или замены существующих;
• в плановом порядке согласно периодичности проверки УЗО по ПТЭЭП;
• после аварийных ситуаций — срабатывания, перегрузки, механических повреждений;
• при ложных срабатываниях или при отказе кнопки «Тест».

Периодичность проверки УЗО

Периодичность проверки УЗО в электроустановках регламентируется ПТЭЭП и ПУЭ. Ручная проверка нажатием кнопки «Тест» проводится не реже одного раза в квартал — её выполняет ответственный за электрохозяйство или электромонтёр. Полная инструментальная проверка параметров УЗО — при каждом техническом обслуживании электроустановки, как правило, не реже одного раза в год.

Для объектов повышенной опасности — больниц, детских учреждений, помещений с мокрыми процессами — периодичность проверки устройств защитного отключения может быть сокращена до 6 месяцев.

Методика проверки УЗО

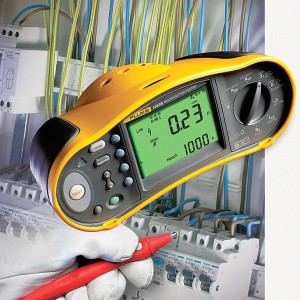

Полная инструментальная проверка выполняется специализированным прибором для проверки УЗО и дифавтоматов и включает следующие операции:

1. Визуальный осмотр — контроль целостности корпуса, отсутствие трещин, следов перегрева, механических повреждений; проверка тумблеров вручную.
2. Проверка работы кнопки «Тест» — встроенная кнопка создаёт искусственный ток утечки; УЗО должно немедленно отключиться.
3. Измерение сопротивления изоляции мегаомметром — проверка состояния изоляции цепей, защищаемых устройством.
4. Проверка срабатывания УЗО при номинальном дифференциальном токе IΔn — прибор подаёт нормированный ток утечки и фиксирует факт отключения.
5. Измерение времени отключения — фиксируется время от момента появления тока утечки до размыкания контактов; для бытовых УЗО норма — не более 0,3 с.
6. Проверка несрабатывания при токе 0,5×IΔn — устройство не должно отключаться при половине номинального тока утечки.

Нормируемые параметры

Протокол проверки УЗО

По завершении работ оформляется официальный протокол проверки обеспечения условий срабатывания УЗО, в котором указываются:

• тип, номинал и место установки каждого проверенного устройства;
• результаты измерения тока срабатывания и времени отключения;
• результаты проверки несрабатывания при половинном токе;
• результаты измерения сопротивления изоляции;
• заключение о работоспособности каждого УЗО и рекомендации по замене неисправных устройств.

Стоимость

Часто задаваемые вопросы

Чем отличается нажатие кнопки «Тест» от инструментальной проверки УЗО?

Кнопка «Тест» проверяет только механизм расцепления и не измеряет реальный ток срабатывания и время отключения. Инструментальная проверка прибором подаёт нормированный ток утечки и фиксирует точные параметры срабатывания — это единственный достоверный способ подтверждения защитной функции устройства.

Какова периодичность проверки УЗО на работоспособность?

Ручная проверка кнопкой «Тест» — ежеквартально. Полная инструментальная проверка — при каждом техническом обслуживании электроустановки, не реже одного раза в год. Для объектов повышенной опасности — не реже одного раза в 6 месяцев.

Что получает заказчик по итогам?

Официальный протокол проверки УЗО с результатами по каждому устройству, сравнением с нормами ПУЭ и заключением о работоспособности или необходимости замены неисправных устройств защитного отключения.
