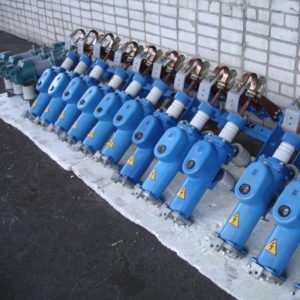

Испытания разъединителей

Компания «ЛабТестЭнерго» выполняет испытания разъединителей в Санкт-Петербурге и Ленинградской области. Работы проводятся аккредитованной электролабораторией с применением современного оборудования и в полном объёме требований ПУЭ и методики испытаний разъединителей до 35 кВ. По итогам заказчик получает протокол испытаний разъединителя и технический отчёт.

Разъединитель — один из ключевых элементов коммутационного оборудования подстанции и распределительного устройства. Его исправное состояние обеспечивает безопасное отключение токоведущих частей под напряжением и при ремонтах. Регулярные испытания позволяют выявить неисправности изоляторов, контактов и приводов до того, как они приведут к аварии.

Что включают испытания разъединителей

• визуальный осмотр состояния изоляторов, ножей, контактов и привода;
• измерение сопротивления изоляции подвижных и опорных элементов;
• высоковольтные испытания изоляции повышенным напряжением промышленной частоты;
• измерение переходного сопротивления контактной цепи постоянному току;
• проверка работы привода и механической блокировки;
• опробование включения и отключения разъединителя под напряжением.

Когда проводятся испытания

• При вводе в эксплуатацию нового оборудования.
• После капитального или текущего ремонта.
• В рамках плановых профилактических проверок.
• После аварийных отключений или перегрева.
• Перед длительным выводом из резерва.

Методика испытаний разъединителей

Методика испытаний разъединителей предусматривает проведение измерений и контроля по следующим этапам:

• подготовка разъединителя к испытанию и отключение от рабочих цепей;
• визуальный осмотр корпуса, изоляторов и контактной системы;
• измерение сопротивления изоляции мегаомметром;
• испытание изоляции повышенным напряжением 50 Гц;
• измерение переходного сопротивления контактной цепи микрометрам;
• проверка работы привода и взаимной блокировки;
• опробование выполняемых операций включения и отключения.

На каждом этапе результаты сравниваются с нормативными значениями и заводской документацией.

Высоковольтные испытания разъединителя

Высоковольтные испытания разъединителя направлены на проверку электрической прочности изоляции. На токоведущие части и изоляторы подаётся повышенное напряжение промышленной частоты, которое выдерживается заданное время. Для фарфоровых изоляторов стандартная выдержка — 1 минута, для органической изоляции — 5 минут.

Испытательное напряжение выбирается по классу напряжения разъединителя и требованиям методики. Испытание считается выдержанным, если не происходит пробоев, перекрытий или резкого нарастания тока.

Протокол испытаний разъединителя

По завершении работ оформляется протокол испытаний разъединителя. В документе указываются:

• тип, заводской номер и номинальное напряжение разъединителя;
• результаты измерения сопротивления изоляции и контактного переходного сопротивления;
• значения испытательного напряжения и длительность выдержки;
• данные проверки работы привода и блокировок;
• заключение о пригодности разъединителя к дальнейшей эксплуатации.

Протокол является официальным документом и принимается техническим надзором, Ростехнадзором и энергоснабжающими организациями.

Стоимость

Во время эксплуатации проходных изоляторов могут возникать дефекты их строение (трещины, поры, микротрещины, нарушение оболочки), что может приводить к аварийным последствиям. Плохое состояние проводников может создавать пожароопасную ситуацию и нести риск для жизни человека.

Часто задаваемые вопросы

Нужны ли испытания разъединителей после ремонта?

Да, после ремонта обязательны высоковольтные и электрические испытания, чтобы подтвердить целостность изоляции и контактной системы.

Какие разъединители чаще всего проверяют?

Чаще всего испытания проводятся для разъединителей 6–10 кВ, а также отделителей и короткозамыкателей до 35 кВ.

Что получает заказчик по итогам?

Заказчик получает протокол испытаний разъединителя с результатами всех измерений и выводом о пригодности оборудования к эксплуатации.
