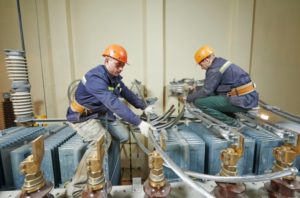

Испытание силовых трансформаторов

Компания «ЛабТестЭнерго» выполняет испытание силовых трансформаторов в Санкт‑Петербурге и Ленинградской области. Лаборатория зарегистрирована в Ростехнадзоре и располагает мобильными электролабораториями для работы на объектах любой сложности. Все специалисты имеют стаж от 10 лет и допуск к работе в электроустановках выше 1000 В.

Трансформатор — один из ключевых элементов системы электроснабжения. Нарушение изоляции обмоток, дефекты контактов или ухудшение состояния масла создают прямую угрозу возгорания и аварийного отключения объекта. Только регулярное проведение испытаний силового трансформатора подтверждает его пригодность к дальнейшей эксплуатации. По итогам оформляется официальный протокол испытания силового трансформатора.

Виды испытаний силового трансформатора

По цели проведения выделяют следующие виды испытаний силового трансформатора:

• Приёмо‑сдаточные испытания — выполняются перед вводом нового трансформатора в эксплуатацию для подтверждения соответствия паспортным данным;
• Профилактические испытания — плановые проверки в ходе эксплуатации, позволяющие выявить деградацию изоляции и других элементов на ранней стадии;
• Послеремонтные испытания — проводятся после капитального или текущего ремонта для подтверждения качества выполненных работ;
• Высоковольтные испытания силового трансформатора — испытание изоляции обмоток повышенным напряжением для выявления скрытых дефектов.

Периодичность испытаний

Периодичность испытаний силовых трансформаторов устанавливается ПУЭ и ПТЭЭП. Для трансформаторов 6–10 кВ в нормальных условиях эксплуатации плановые испытания проводятся не реже одного раза в 6 лет при каждом капитальном ремонте. Для объектов с повышенными требованиями надёжности — чаще, согласно графику, утверждённому ответственным за электрохозяйство.

Внеочередные испытания обязательны после коротких замыканий, перегрузок, аварийных отключений, а также при обнаружении ухудшения параметров изоляции в ходе профилактических измерений.

Методика испытаний силовых трансформаторов

Испытания проводятся в соответствии с требованиями ПУЭ, ПТЭЭП и ГОСТ на методы испытаний силовых трансформаторов и включают следующий объём работ:

1. Визуальный осмотр — состояние корпуса, вводов, маслоуказателя, уплотнений, следов утечки масла.
2. Измерение сопротивления изоляции обмоток мегаомметром 2500 В с определением коэффициента абсорбции R60/R15.
3. Испытание изоляции силового трансформатора повышенным напряжением промышленной частоты — выдержка 1 минута согласно нормам ПУЭ.
4. Измерение сопротивления обмоток постоянному току — проверка целостности витков и качества контактных соединений на всех ответвлениях переключателя.
5. Проверка коэффициента трансформации на всех ответвлениях — выявление витковых замыканий и несоответствия схемы соединений.
6. Проверка группы соединения обмоток — контроль соответствия паспортным данным и схеме сети.
7. Анализ трансформаторного масла — пробивное напряжение, кислотное число, влагосодержание, наличие газов для масляных трансформаторов.

Нормы испытания силовых трансформаторов

Нормы испытания силовых трансформаторов 6–10 кВ установлены ПУЭ (глава 1.8) и обязательны для исполнения:

• сопротивление изоляции обмоток — не ниже нормированного значения для данного класса напряжения и температуры;
• коэффициент абсорбции R60/R15 — не менее 1,3 при температуре +10…+30°С;
• отклонение коэффициента трансформации от паспортного — не более ±2%;
• пробивное напряжение трансформаторного масла — не менее 30 кВ для трансформаторов 6–10 кВ;
• изоляция выдерживает испытательное напряжение в течение 1 минуты без пробоя.

Масляные и сухие трансформаторы

Испытания силовых масляных трансформаторов дополнительно включают анализ трансформаторного масла: проверку пробивного напряжения, влагосодержания и кислотного числа. Состояние масла отражает общее техническое состояние трансформатора и является важнейшим индикатором внутренних дефектов.

Испытания сухих силовых трансформаторов не включают анализ масла, однако требуют более тщательной проверки состояния твёрдой изоляции обмоток — литой эпоксидной или стеклолакотканевой — поскольку восстановление повреждённой изоляции сухого трансформатора значительно сложнее и дороже.

Протокол испытания

По завершении всех измерений оформляется официальный протокол испытания силового трансформатора 10 кВ (или другого класса напряжения), который включает:

• паспортные данные трансформатора: тип, мощность, класс напряжения, заводской номер;
• результаты измерения сопротивления изоляции обмоток по каждой фазе;
• результаты испытания повышенным напряжением с параметрами выдержки;
• результаты измерения сопротивления обмоток и коэффициента трансформации;
• результаты анализа масла (для масляных трансформаторов);
• заключение о пригодности к эксплуатации и рекомендации по устранению дефектов.

Стоимость

Часто задаваемые вопросы

Какова периодичность испытаний силовых трансформаторов 6–10 кВ?

Согласно ПУЭ и ПТЭЭП — при каждом капитальном ремонте, но не реже одного раза в 6 лет. Внеочередные испытания проводятся после аварийных ситуаций, перегрузок и при ухудшении параметров изоляции.

Чем отличаются испытания масляных и сухих трансформаторов?

Испытания масляных трансформаторов дополнительно включают анализ трансформаторного масла. Для сухих трансформаторов анализ масла не проводится, но уделяется повышенное внимание состоянию твёрдой изоляции обмоток.

Что получает заказчик по итогам?

Официальный протокол испытания силового трансформатора с результатами всех измерений, сравнением с нормами ПУЭ, заключением о пригодности к эксплуатации и рекомендациями по устранению выявленных дефектов.
